Installation de Zycto

[zycto]

Bonjour à tous,

Voici quelques détails sur mon installation en pico-hydro :

- 49 m de chute avec ~230m de tuyau PEHD en diam.50mm
- Débit optimal turbinable = 2.7 L/s pour une pression dynamique de 3.3 bar.
- Génératrice Motenergy ME1112 avec injecteur variable et roue pelton 22 augets de chez hydroag.
- Caisson perso uniquement réalisé avec des matériaux de récupération.

Avec ça je produis ~515W (valeur d’entrée de l’onduleur), soit un rendement de 59% du système ‘injecteur+caisson+roue+génératrice’. L’onduleur Growatt MIC 1500TL-X me fourni au final ~505W en AC 50Hz après conversion, soit 12kWh par jour

[zycto]

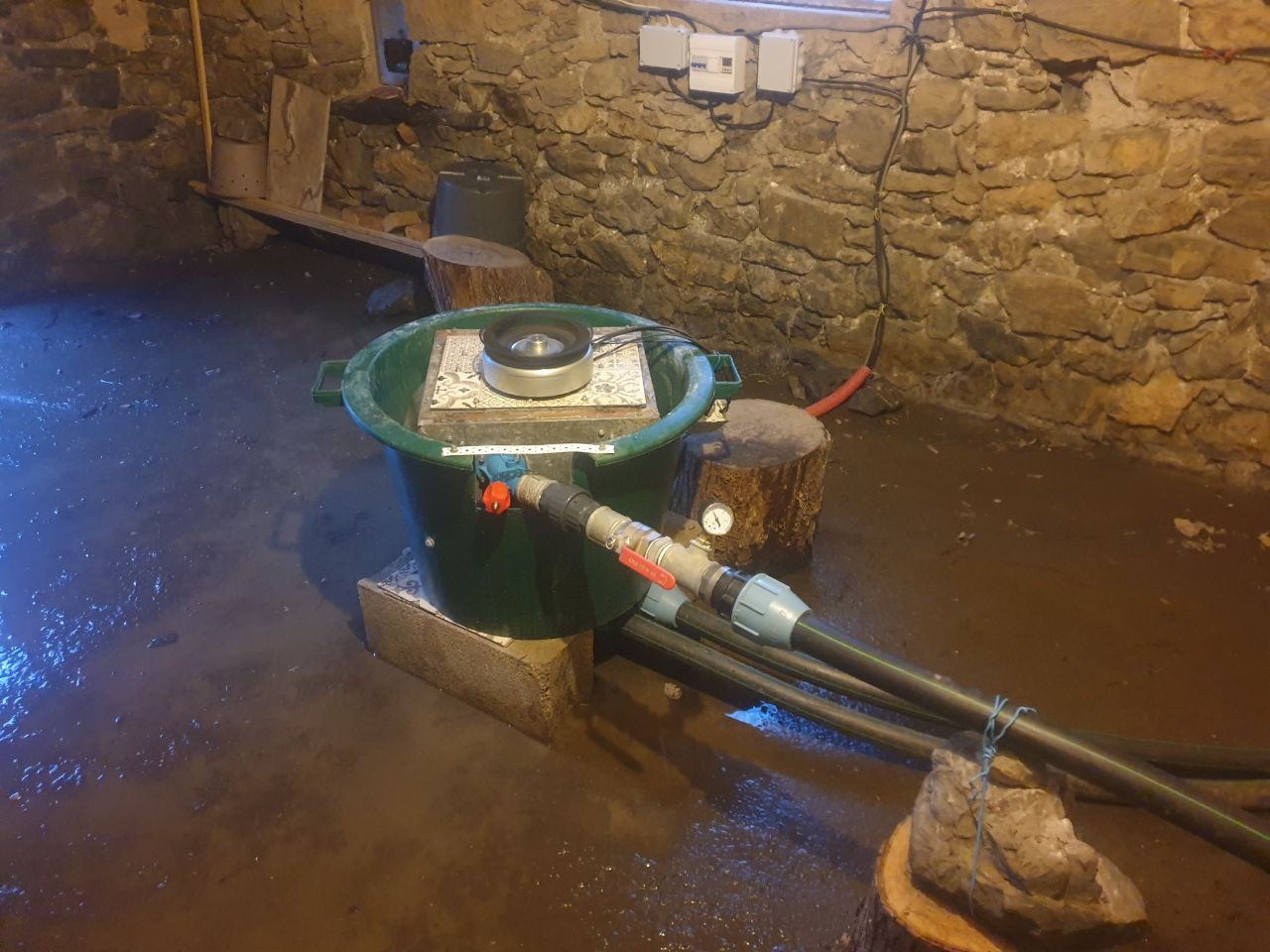

Quelques photos de la turbine en fonctionnement.

Ma turbine est placée dans une ancienne clède (lieu où on séchait les châtaignes autrefois) qui est à 15m du ruisseau que j'exploite.
Avantage: je peux fermer à clé ce lieu.
Inconvénient : prévoir l'évacuation de l'eau, d'où le caisson conçu pour rentrer dans un grand bac en plastique muni de 2 évacuations par le bas.

[zycto]

Quelques photos de mon caisson perso, avant et après peinture.

Matériaux de récup utilisés : boite en acier galvanisé, équerres et plaques métalliques (pour renforcer au niveau de la génératrice et de l'injecteur), chutes de sol vinyle, chutes de bâche de serre, chutes d'armature de moustiquaire en pvc.

[zycto]

Protection anti-projection d'eau réalisée aussi avec des matériaux de récup : chutes de sol vinyle, chutes de bois, mousse d'emballage, et même fond de pot de peinture noire

[zycto]

Schéma de connexion des différents éléments électriques (génératrice, onduleur, système de diversion de charge, etc...)

C'est très inspiré de l'installation de cristof48, mais je l'ai adapté au fait que je NE suis PAS hors réseau.

[jul]

Bravo, super installation !
C'est vraiment des kWh avec un cout écologique très faible.

Je suis curieux de voir comment ta prise d'eau est faite. Comment est ce que tu gère les débris et les crues ?

[Rigol'eau]

Superbe !
500 W avec 2.7 l/s sous 3,3 bars ça commence à parler au niveau rendement et 12 kWh/jour montre bien tout le potentiel de la pico-hydroélectricité !
Merci pour tes explications et les schémas, on réalise que ton installation est réfléchie et optimisée.
Une question : comment ça se passe au niveau du réarmement de ton relais de tension ? Est-ce manuel ou automatique ?

[Sam2302]

Merci pour ton partage ça motive a améliorer mon installation.
